Wie viele Tetraeder sollten durch die Dicke in Moldflow Insight vernetzt werden?

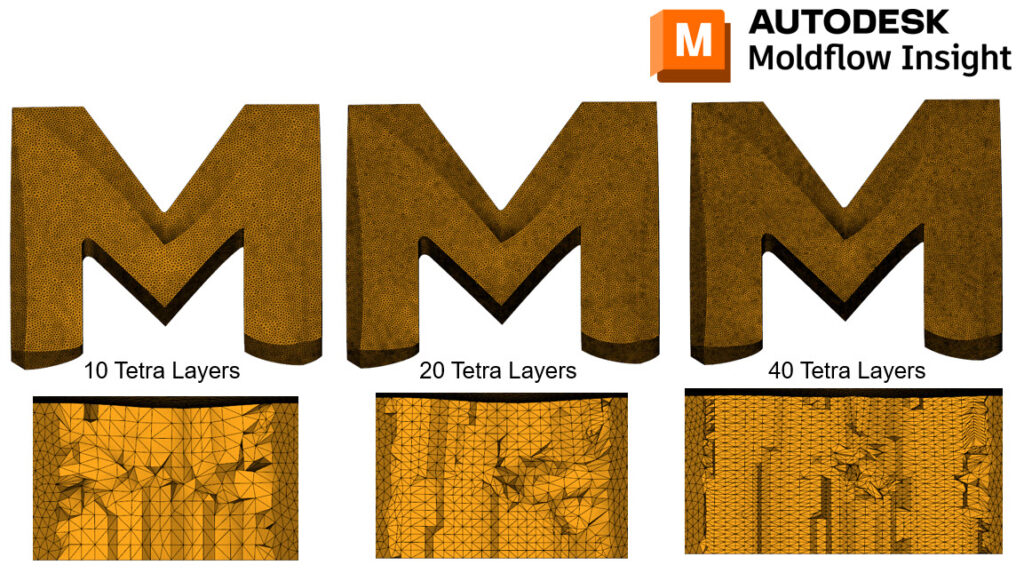

In einem 3D-Netz in Moldflow Insight werden standardmäßig 10 Tetraederschichten über der Dicke erzeugt.

Ich habe letzt mit einer Autodesk-Moldflow-Expertin und sie hat mir erzählt, dass sie Probleme mit der 3D-Vernetzung eines Bauteils hat. Sie meinte: „Es lässt sich nicht mit 40 Tetras durch die Dicke vernetzen, also versuche ich es mit 38“.

Ich bin fast von meinem Stuhl gefallen.

Ich glaube, das höchste Anzahl an Schichten, die ich je vernetzt habe, waren 12-16, und das war vor 5 Jahren.

Zu ihrer Verteidigung sei gesagt, dass sie versucht hat, die ungleichmäßige Scherung in einem 3D-Kaltkanal zu untersuchen. In Moldflow-Schulungen wird normalerweise darauf hingewiesen, dass man für solche Szenarien 20 Tetraederschichten über der Dicke verwenden sollten. Unsere Moldflow-Entwickler empfehlen auch zusätzliche Tetras durch die Dicke für die Faseranalyse (12-16 sollten hier aber ausreichen). Die Moral von der Geschicht‘ ist, dass es Zeiten geben kann, in denen wir mehr Tetras durch die Dicke benötigen, aber nicht für alle Anwendungsfälle.

Zusatz-Tipp: Wenn Sie mehr Tetraederschichten durch die Dicke benötigen, sollten Sie sicherstellen, dass Ihr Oberflächennetz auch feiner vernetzt ist.

Wie viele Tetraederschichten verwenden Sie in Ihren Simulationen?
