Wie Sie die Funktion „Konstruktionsempfehlung“ für Kunststoffteile in Fusion 360 verwenden können!

Wussten Sie, dass Fusion 360 Ihnen bei der Gestaltung von Kunststoffteilen helfen kann?

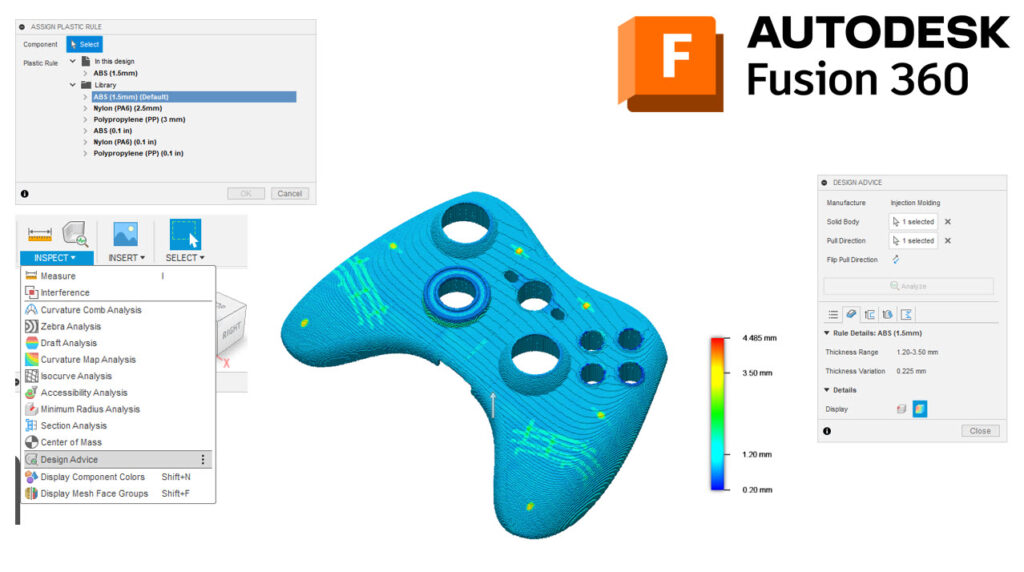

Unter dem Kunststoff-Tab kannst du eine Kunststoffregel für deine Kunststoffkomponenten erstellen oder zuweisen. Anschließend kannst du die Konstruktionsberatung durchführen, um Informationen zur Wanddickenverteilung, zu Hinterschnitten, scharfen Kanten und Entformungsschrägen zu erhalten. Eine Funktion, die bereits seit einiger Zeit im Moldflow Adviser enthalten ist und die viele unserer Kunden zur Bauteiloptimierung verwenden.

Zunächst muss eine der Komponenten in einer Konstruktionsdatei ausgewählt und anschließend die Entformungsrichtung im Spritzgießwerkzeug definiert werden. Durch einen Klick auf Analysieren werden innerhalb weniger Sekunden 4 Ergebnisse erzeugt. Neben Farbergebnissen, die auch per Skala intuitiv variiert werden können, werden auch Konstruktionsempfehlungen in Form von Tipps und Tricks angegeben. Diese Funktion kann vor allem Konstrukteuren helfen, die seltener mit Kunststoffbauteilen zu tun hatten und die noch Erfahrungen im Konstruieren mit Kunststoffen sammeln möchten. In Fusion 360 werden die Ergebnisse zudem mit einer neuen Technologie ermittelt, die über viele kleine Quadrate die Volumina im Bauteil misst. Diese Methode spielt perfekt zusammen mit der Simulation Extension in Fusion 360, mit der im Anschluss an das Bauteildesign ein Bauteil sowohl auf die Füllbarkeit im Spritzguss, als auch die Festigkeit mittels Mechaniksimulationen untersucht werden kann.

Haben Sie schon einmal die Funktion Designberatung für Kunststoffteile in Fusion 360 ausprobiert?
