Wie man konturnahe Kühlkanäle erstellt!
Ich erinnere mich, dass wir in der Schule vor fast 20 Jahren Gerüchte über ein Unternehmen in Europa hörten, das Metalle im 3D-Druckverfahren verarbeiten konnte. Heute ist der 3D-Druck von Werkzeugeinsätzen bei komplexen Bauteilen üblich und immer häufiger werden Werkzeugeinsätze, die beispielsweise konturnahen Kühlkanäle beinhalten, 3D gedruckt.
Die üblichste Herstellungsmethode konturnaher Kühlkanäle ist mittlerweile der 3D-Druck. Die Kühlkanäle bilden die Kontur der Werkzeug Trennebene oder der Kunststoffteile ab. Diese Kühlkanäle werden üblicherweise dort platziert, wo im Werkzeug durch eine klassische Kühlung heißere Bereiche entstehen würden. Die heißeren Bereiche führen so häufig zu Schwindungsunterschieden und damit zu verzogenen Bauteilen. Durch die konturnahe Kühlung können die heißen Bereiche so gekühlt werden, dass das gesamte Bauteil gleichmäßig abkühlt und die Schwindungsunterschiede und damit der Bauteilverzug minimiert wird.

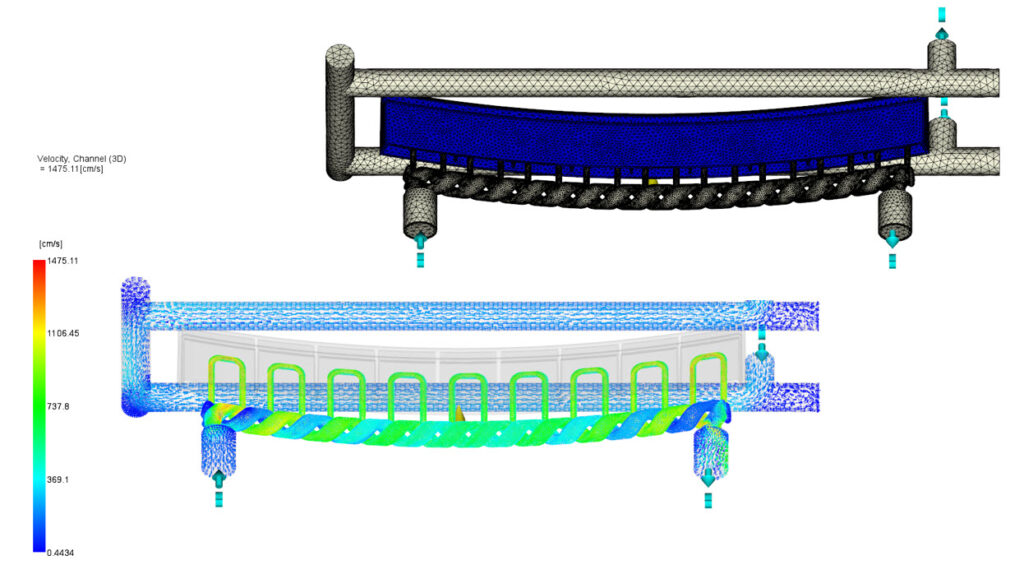

Mit Moldflow können wir konturnahe Kühlkanäle simulieren. Alle Kanäle, die zu komplex sind, um sie als Beams zu modellieren, können einfach als CAD-Körper importiert werden. Sie können diesen CAD-Körper anschließend als 3D-Kühlkanal definieren und dem CAD-Körper 3D-Einlässe und 3D-Auslässe zuweisen, bevor Sie die Kanäle mit dem Vernetzungstool in Moldflow in 3D vernetzen. Im Folgenden können dann noch die Kühlmitteleinlauftemperatur, sowie die Vorgaben für die Durchflussrate der 3D-Kühleinlässe festgelegt werden.
Um die Funktion 3D-Kanal verwenden zu können, müssen Sie sich in der Funktion Cool(FEM) befinden. Hier können Sie zwischen den Optionen der „Average within Cycle“ oder der transienten Kühlungsoption auswählen. Zu Kühlungssimulationen bieten wir in der Moldflow Advanced Functions Schulungsreihe 2 Trainingstage an. Weitere Informationen finden Sie unter der Schulungsseite. Termine sind im Trainingskalender dargestellt, bei weiteren Anfragen sind auch zusätzliche Termine möglich, kontaktieren Sie uns dazu gerne. Zur Interpretation von Simulationsergebnissen, die auch bei konturnahen Kühlungen sehr komplex werden können, eignet sich auch unsere Interpretationsschulung.
