In Moldflow die Werkzeugentlüftung simulieren

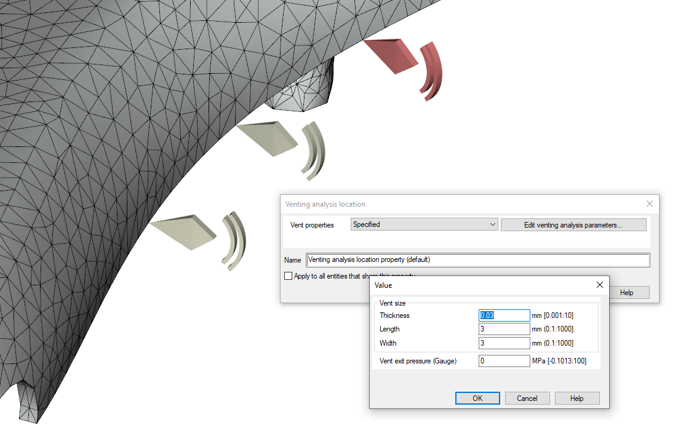

Moldflow geht immer von einer perfekten Entlüftung aus, es sei denn, wir verwenden für unsere Simulationen ein 3D-Netz (Tetraeder-Netz) und führen eine Entlüftungsanalyse durch. Bei dieser können wir Knoten-Randbedingungen wie Entlüftungspositionen platzieren und die Entlüftungsdicken, -längen und -breiten zuzuweisen. So kann bereits in der Simulationssoftware die tatsächlich ins Werkzeug eingebrachte Entlüftungsgeometrie eingebracht werden. Nun kann auch ein Vakuum an die Form angelegt werden, ebenso wie ein Unterdruck (wie häufig bei Silikon- oder Elastomerprozessen). Das Hinzufügen von Entlüftungsstellen und einem Entlüftungsdruck kann lokale Auswirkungen auf das Füllverhalten haben, insbesondere bei duroplastischen Materialien. So können die tatsächlich entstehenden Bindenahtpositionen oder Lufteinschlüsse genauer vorhergesagt werden.

In der Moldflow 2021 Version wurde zusätzlich ein neues Ergebnis zur Vorhersage von Brennern / Dieseleffekten ergänzt, das angezeigt wird, wenn eine Entlüftungssimulation durchgeführt wird.

Haben Sie schon einmal eine Entlüftungsanalyse in Moldflow Insight durchgeführt?
