Wie verwendet man lokale Koordinatensysteme in Moldflow?

Lokale Koordinatensysteme (Local Coordinate Systems) – was sind sie und wie können wir sie in Moldflow verwenden?

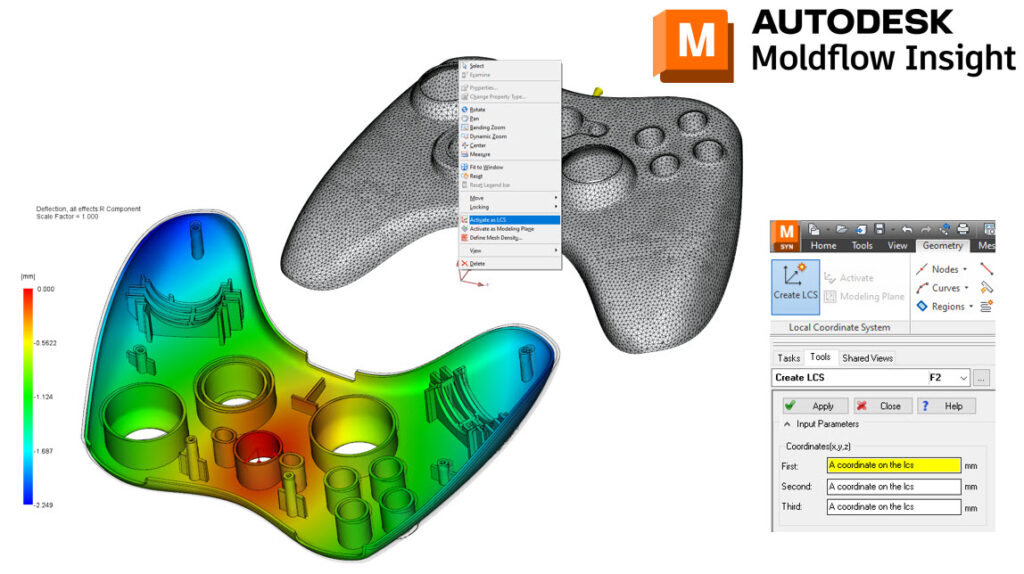

Ein lokales Koordinatensystem (LCS) ist ein vom Benutzer erstellter Satz von X-, Y- und Z-Achsen. Sie können diese LCS erstellen, indem Sie 1, 2 oder 3 Koordinatensätze auswählen.

Diese können bei der Modellierung von Anbindungs- und Kühlsystemen hilfreich sein, da das neu erstellte LCS das Modell auf dieses aktive LCS zurücksetzt.

Ich verwende LCS auch für radiale Verformungsmessungen. Wenn ich das Modell in der Mitte eines runden Merkmals, z. B. eines Vorsprungs oder einer Bohrung, ausrichten muss, erstelle ich eine LCS in der Mitte. Auf diese Weise kann ich die Komponente für radiale Verformung für genaue Messungen verwenden.

Wie verwenden Sie lokale Koordinatensysteme mit Moldflow Insight?
