Moldflow Ergebnisse individualisieren

Wie passen Sie Ihre Moldflow-Ergebnisse an?

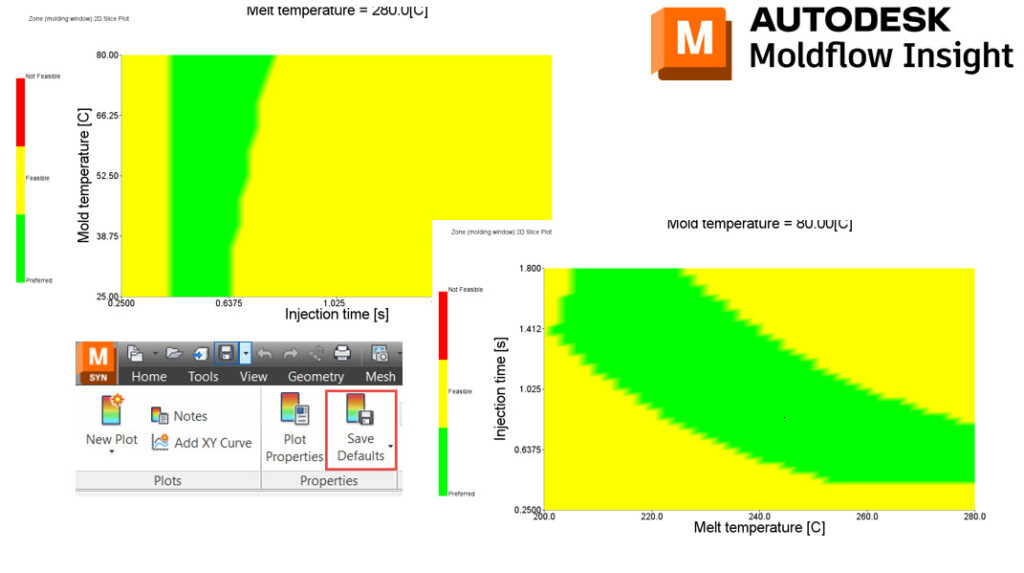

Das Molding-Window ist ein gutes Beispiel für mich. Ich ändere die Standarddiagramme für alles. Für das Zonen-Diagramm ändere ich die Schnittachse auf die Formtemperatur. Für alle anderen XY-Diagramme im Molding-Fenster ändere ich die X-Achse auf die Einspritzzeit.

Anstatt diese Diagramme jedes Mal manuell zu ändern, wenn ich ein Molding-Window ausführe, verwende ich einfach die Option „Standardeinstellungen speichern“ unter dem Tab „Ergebnisse“ – Eigenschaften-Panel.

Dies ist nicht auf das Molding-Window beschränkt. Sie können Ihr Füllzeitdiagramm immer als Kontur einstellen, Bindenähte können auf eine einzige Farbe eingestellt werden, oder Sie können Ihr Einspritzdiagramm automatisch skalieren.

Welche Ergebnisse passen Sie an?
